POGO PIN导电弹簧顶针制作工艺

分类:技术资料浏览:6028发表时间:2021-04-09 14:16:03

Pogo pin是一种由针轴、弹簧、针管三个基本部件通过精密仪器铆压预压之后形成的弹簧式探针, 其内部有一个精密的弹簧结构。pogo pin的表面镀层一般都镀金, 可以更好的提高它的防腐蚀功能、机械性能、电气性能等。

针尖具有尖针、抓针、圆头针、刀型针等。

一般应用于手机、通讯、汽车、医疗、航空航天等电子产品中的精密连接,可以提高这些连接器的防腐蚀性、稳定性、耐久性。

电流途径:针头→针管内壁→PCB

POGO PIN导电弹簧顶针制作工艺

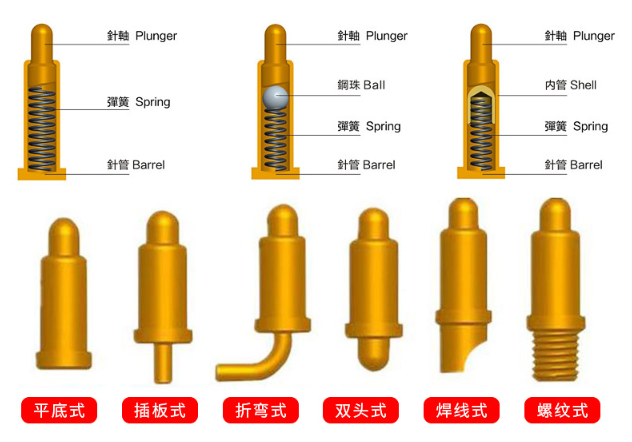

PoGO PIN分类

平底式:稳定性好,针管底部为平底设计,易于与PCB板焊接

插板式:针管尾部带有定位针,与PCB板焊接时,不会发生偏移现象,定位效果佳;

折弯式:尾部折弯,提供设计人员在空间的利用上有更多选择

双头式:双头双动的设计,让工程师在板对板双向连结有更多的空间弹性

焊线式:容易与线焊接

螺纹式:特殊规格的产品可满足客户不同的需求,同时根据客户的需求进行定制

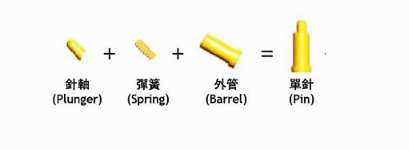

pogo pin插件结构部组成

弹簧顶针组哟与有:针轴、弹簧、陶瓷珠、针管组成

POGO PIN导电弹簧顶针制作工艺

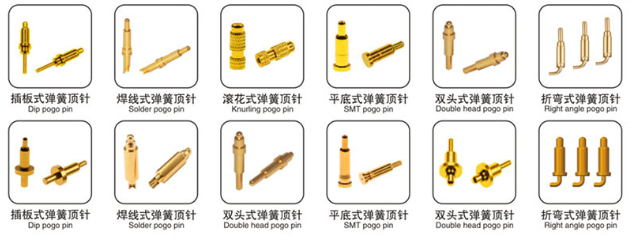

pogo pin产品系列

POGO PIN导电弹簧顶针制作工艺
