什么是摇头钮子开关

分类:技术资料浏览:7191发表时间:2019-11-02 11:55:12

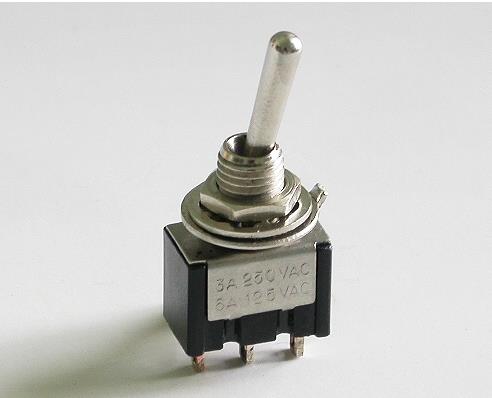

什么是摇头钮子开关

摇头开关又称钮子开关,是一种非常普遍的开关,因其使用时扭子是左右/上下摇动而得名。摇头开关有多种类型,常见的有ON-OFF,ON-ON,ON-OFF-ON,OFF-ON,以及多个触点的开关。 摇头开关常做为设备档位的开光元器件。


摇头开关的性能特点

防旋转设计,非圆柱形搬动杆规格,与摇杆和衬套紧密相配;摇杆底部有两个扁平的侧面,恰好适配于衬套内部的辅助孔

抗干扰设计可防止施加在操作部上过度的向下的力导致触点损坏。

扭矩衬套结构可防止安装时遥杆转动或从框架上脱离。

高性能绝缘层增加了多极开关中电路之间的绝缘能力,并为触点提供了额外保护。

环氧树脂密封端子可防止焊接溶剂或其他污染物侵入。

外部绝缘层增加绝缘电阻和绝缘强度。

联锁的操作模块、搬动杆、以及内部导向装置,可防止搬动杆偏斜运动引起的开关失效。

在基座与端子之上框架与外壳紧配在一起,这样可达到1,500V绝缘强度。


摇头开关的主要参数

额定电压是指摇头开关在正常工作时所允许的安全电压. 加在摇头开关两端的电压大于此值,会造成两个触点之间打火击穿。

额定电流指摇头开关接通时所允许通过的最大安全电流.当超过此值时,摇头开关的触点会因电流过大而烧毁。

绝缘电阻指摇头开关的导体部分与绝缘部分的电阻值.绝缘电阻值应在100MΩ以上。

接触电阻是指摇头开关在开通状态下,每对触点之间的电阻值.一般要求在0.1-0.5Ω以下,此值越小越好。

耐压指摇头开关对导体及地之间所能承受的最低电压。

寿命是指摇头开关在正常工作条件下, 能操作的次数.一般要求在5000-35000次左右。

摇头开关的应用举例:电力安全:如电压表,电力电子:定序器
