六脚拨动开关拆解

分类:行业浏览:16524发表时间:2021-09-04 10:13:44

在讲解六脚拨动结构的拆解的时候,我们先了解下六脚拨动开关的结构组成:

  • 1.铁壳 (材质:一般为铁;处理工艺:通过电镀镍或者煲黑工艺处理,从而防止其氧化)

  • 2.塑胶手柄(材材:一般为POM料,如有防火阻燃耐高温要求,则常选用PA尼龙料 处理工艺:注塑成型)

  • 3.端子 (材质:一般为磷铜; 处理工艺:电镀银)

  • 4.绝缘底板 (材质:电木板; 处理工艺:冲压成型)

  • 5.接触码片 (材质:一般为磷铜; 处理工艺:电镀银)

  • 6.圆形波珠 (材质:一般为不锈钢; 处理工艺:电镀镍)

  • 7.弹弓 (材质:青铜; 处理工艺:冲压成型)

  • 8.装饰油 (材质:红油或者绿油 化工油的一种,涂抹在端子与底板的接触部位,起装饰作用。一般要求无毒,环保)

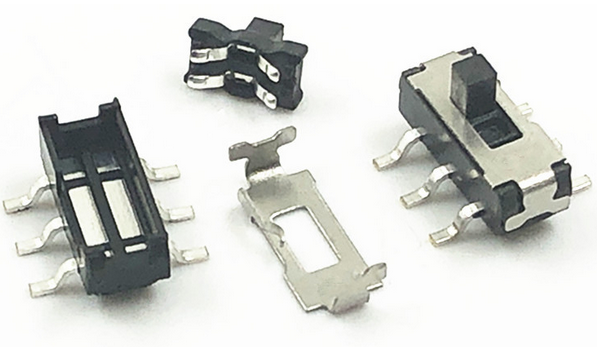

下面是贴片六脚拨动开关拆解

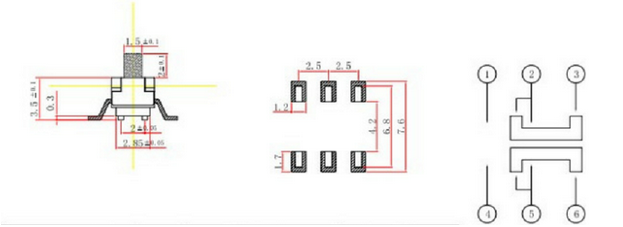

上面我们知道了拨动开关的拆解结构后,下面我们看下拨动开关怎么接线图解

六脚拨动开关拆解

由上图我们可以看出,不同的脚对应的不同的电路开关,所以在设计的时候,可以根据电路板上需要的情况,进行设计布局。

我们知道拨动开关结构和接线图解后,当发生拨动开关坏了或者接触不好的时候,就知道维修从哪里接手,如果结构损坏的情况下,要怎么维修呢?

只能把整个拨动开关更换,需要的工具也比较简单,就是电烙铁和锡条,用电烙铁加热取下坏的拨动开关,然后再把新的配合电烙铁和锡条,重新安装上去。如果只是单纯的锡点脱落,那只需要重新补锡上去就可以了。
