发光金属按钮开关

开孔尺寸:19mm

厂家供应不同规格尺寸的发光金属按钮开关批发价格,材料有不锈钢、铜镀镍、锌铝合金等等,外观为环形灯LED发光。

联系客服

发光金属按钮开关厂家批发价格:7~15元/个;

金属按钮开关的相关参数:

1、开关组合:1常开1常闭/1NO1NC;

2、开孔尺寸:19mm;

3、外壳材质:不锈钢、铜镀镍、锌铝合金等;(铜镀镍:镜面效果,防水防尘;不锈钢:CD纹路效果,防水防尘,更加坚固;锌铝合金:可以选择的颜色多种。)

4、灯珠类型:LED彩色;

5、操作类型:自复位/自锁;(自锁:按下按键通电、按键停留住、再按一下断电、按键回到原始状态;自复位:按住按键通电后,松开手,按键回到原始状态、断电。)

6、电压:3V~220V;

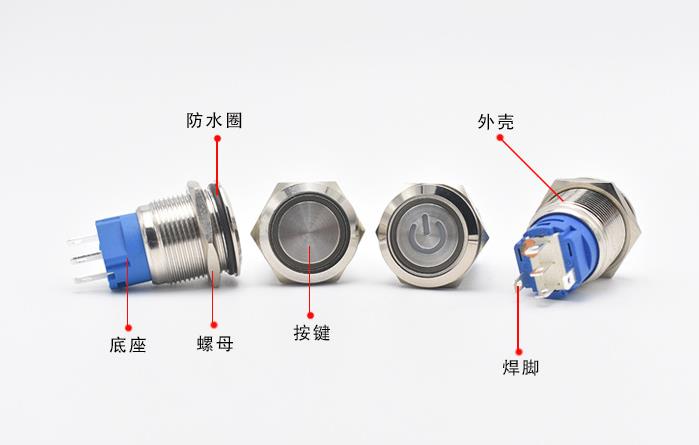

金属开关结构说明图:

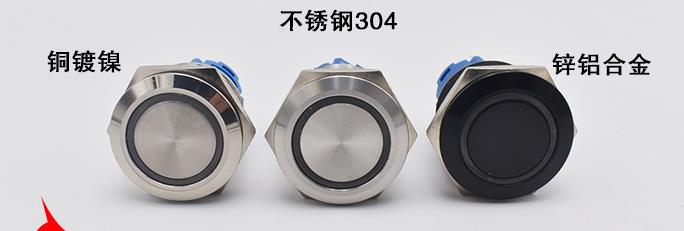

键身材料:


电源如何接线:


连接方式:1、连接器接线、拆装方便牢固;2、插簧接线;3、线直接焊接引脚上;


发光金属按钮开关

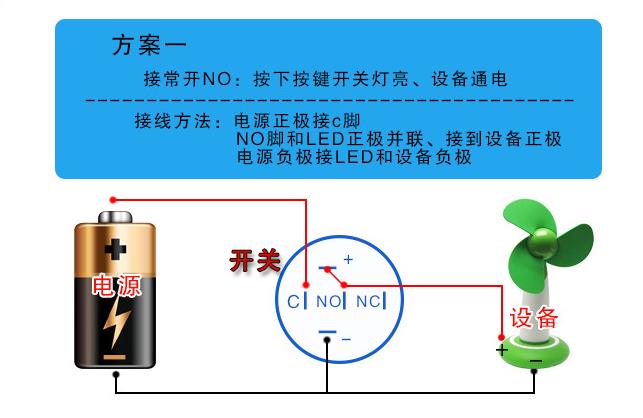

接线方案一:

接常开NO:按下按钮按键灯亮,设备通电;

接线步骤:电源正极接C脚,NO脚和LED正极并联、接到设备正极电源,负极接LED和设备负极。

发光金属按钮开关

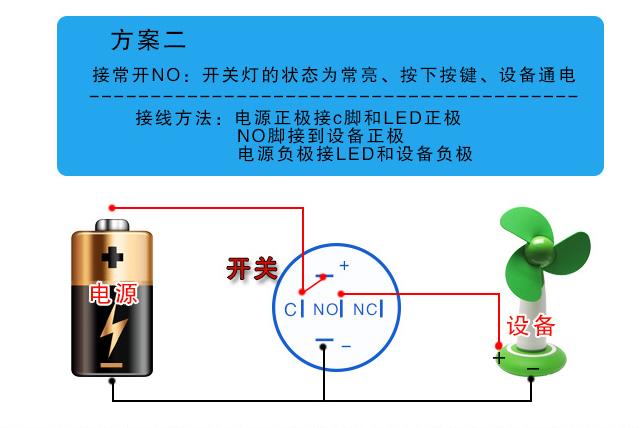

接线方案二:

接常开NO:按下按钮按键灯亮,设备通电;

接线步骤:电源正极接C脚和LED正极,NO脚接设备正极,NO脚接到设备正极,电源负极接LED和设备负极。

发光金属按钮开关

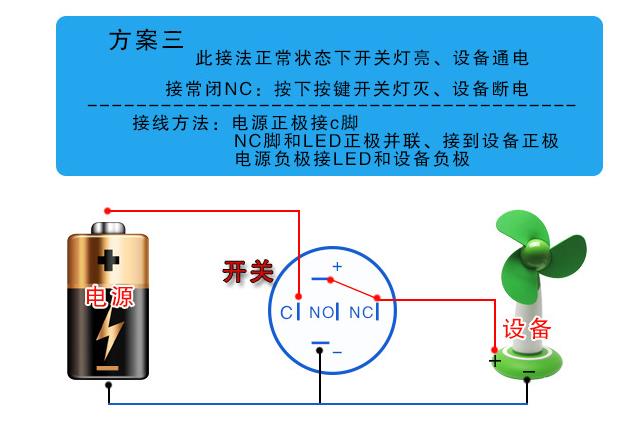

接线方案三:

此接法正常状态下开关灯亮、设备通电;接常闭NC:按下按键开关灯灭,设备断电;

接线步骤:电源正极接C脚,NC脚和LED正极并联,接到设备正极,电源负极接LED和设备负极。

发光金属按钮开关

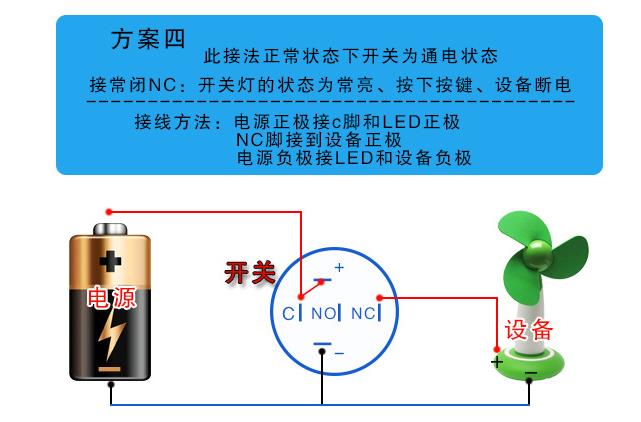

接线方案四:

此接法正常状态下开关为设备通电状态;接常闭NC:开关灯的状态为常亮,按下按键,设备断电;

接线步骤:电源正极接C脚和LED正极,NC脚接到设备正极,电源负极接LED和设备负极。
